一、接線說明

（1）輸入端（接入220V電源）：紅色電線接火線，黑色電線接零線；（圖2）

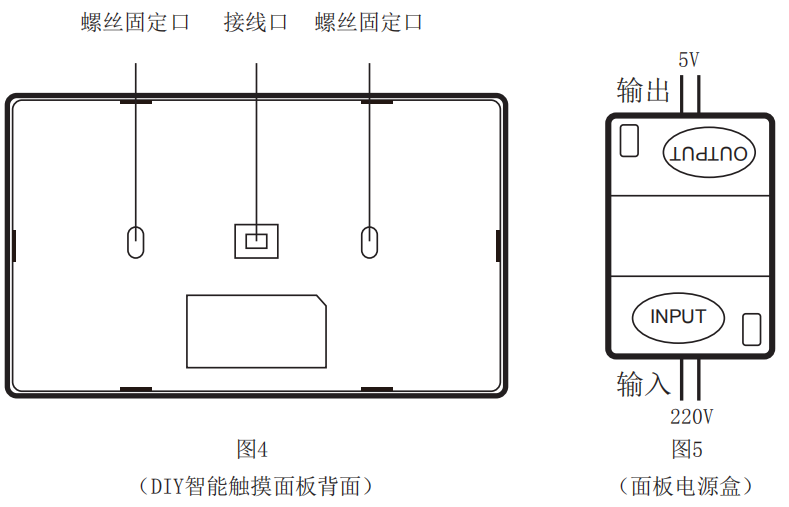

（2）輸出端（接出5V電源）：唯一的接口插入DIY智能觸摸面板后蓋的中心接口。

（3）開關控制盒接入現有燈具線路中通電（圖3）（詳情請參考開關控制盒說明書）

二、安裝說明

四、配對方法

（1）按一下開關控制盒上面的按鈕，LED指示燈燈快閃，進入配對狀態（圖6）（如果開關控制盒已添加到手機APP中，可在APP中點擊“遙控匹配”按鍵進入配對狀態）

（2）面板上將要匹配的控制鍵長按2秒后閃爍進入配對，若配對成功，燈具閃爍三次。（圖7）（配對成功后，面板指示燈仍會閃爍，持續2分鐘后自動退出配對，或按任意鍵退出配對。）

備注：1、ALL OFF鍵不需要配對。2、任意鍵短按兩下，第三下長按2秒，打開/關閉背光燈。

五、解除配對方法：

（1）按一下開關控制盒上面的按鈕，LED燈快閃，進入解除配對狀態（圖8）

（2）將要解除配對的按鍵快速按1下，第2下長按2S（若解除成功，燈具閃2下）（圖9）（刪除配對成功后，面板指示燈仍會閃爍，持續2分鐘后自動退出，或按任意鍵退出）

六、控制盒解除所有配對方法

（1）直接長按開關控制盒7S后，燈具閃爍2下，解除開關控制盒與情景面板的所有配對；（圖10）

（2）讓開關盒進入配對狀態，短按控制鍵4下，第5下長按2秒，刪除開關控制盒所有配對，所有控制按鍵閃爍，發碼持續3分鐘，按任意結束。（圖11）
